锁模介绍
严格检测定模板与动模板的平行度，以及四条哥林柱承受锁模力的一致性。
|
|
|
 |
螺杆塑化 专业的螺杆组件设计，熔胶密度均衡,保障制品物理性质与克重的一致性。具针对性设计的螺杆压缩比,长径比,保障塑化过程中原料剪切混炼充分，且内部实际温度与设定温度差异最少化。
|
– 其他系统 –
| 合金三小件 | 线性导轨 | |
 |
 |
|
| 螺杆组件选用高硬度材料并电镀,容易清洗残留原、防止出现黑点杂色、防止腐蚀螺杆。 | 注射位置重复精度高达0.1mm（注：在厂内标准条件下测试） 射台采用线性导轨配套加厚支架，实现最低的动作阻力，支持高速注射响应。 |
|
| 滑动腿 | 大通径油路 | |
 |
 |
|
| 动模板采用合金铜双滑脚设计，高速开合模阻力少，保障机械运动的耐久性。 | 采用大通径油路搭配，低内阻的控制方式，提高动作的响应节拍和重复精度。 |

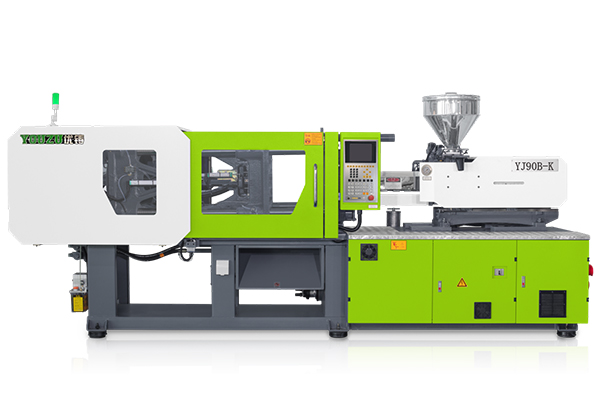

YJ眼镜行业专用注塑机参数
| 机型 | 单位 | YJ90S-K | YJ90B-K | GS100S-K | GS100B-K | YJ160S-K | YJ160B-K | ||||
| 国际标准型号 | 280/900 | 280/900 | 280/1000 | 280/1000 | 805/1600 | ||||||
| 注射系统 | |||||||||||
| 螺杆直径 | 毫米 | 28 | 31 | 28 | 31 | 28 | 31 | 28 | 31 | 40 | 40 |
| 螺杆长径比 | L:D | 22:1 | 20:1 | 22:1 | 20:1 | 22:1 | 20:1 | 22:1 | 20:1 | 23:1 | 23:1 |
| 注射容积 | CC | 74 | 91 | 74 | 91 | 74 | 91 | 74 | 91 | 265 | 265 |
| 注射重量 ( PC ) | G | 79 | 97 | 79 | 97 | 79 | 97 | 79 | 97 | 284 | 284 |
| 奥兹 | 2.8 | 3.4 | 2.8 | 3.4 | 2.8 | 3.4 | 2.8 | 3.4 | 9.9 | 9.9 | |
| 注射速度 | 毫米/秒 | 88 | 88 | 67 | 67 | 88 | 88 | 67 | 67 | 84 | 62 |
| 注射速率 | cm³ /sec | 54 | 66 | 41 | 51 | 54 | 66 | 41 | 51 | 106 | 78 |
| 注射压力 | 兆帕 | 380 | 310 | 380 | 310 | 380 | 310 | 380 | 310 | 304 | 304 |
| 注射行程 | 毫米 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 211 | 211 |
| 螺杆转速 | 转速 | 230 | 230 | 175 | 175 | 230 | 230 | 175 | 175 | 240 | 175 |
| 锁模系统 | |||||||||||
| 锁模力 | 千牛 | 900 | 900 | 1000 | 1000 | 1600 | 1600 | ||||
| 锁模行程 | 毫米 | 320 | 320 | 340 | 340 | 425 | 425 | ||||
| 模板最大开距 | 毫米 | 680 | 680 | 720 | 720 | 925 | 925 | ||||
| 容模厚度 | 毫米 | 130-360 | 130-360 | 140-380 | 140-380 | 160-500 | 160-500 | ||||
| 四柱内距 | 毫米 | 360×360 | 360×360 | 360×360 | 360×360 | 460×460 | 460×460 | ||||
| 模版尺寸 | 毫米 | 550×550 | 550×550 | 550×550 | 550×550 | 670×670 | 670×670 | ||||
| 顶针力 | 千牛 | 23 | 23 | 34 | 34 | 42 | 42 | ||||
| 顶针行程 | 毫米 | 80 | 80 | 100 | 100 | 140 | 140 | ||||
| 顶针数量 | 件 | 1 | 1 | 5 | 5 | 5 | 5 | ||||
| 动力/电力 | |||||||||||
| 系统压力 | 兆帕 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | ||||
| 油泵马达 | 千瓦 | 17 | 7.5 | 17 | 7.5 | 27 | 15 | ||||
| 电热功率 | 千瓦 | 6.5 | 6.5 | 6.5 | 6.5 | 10.9 | 10.9 | ||||
| 温度控制区 | 千瓦 | 5 | 5 | 5 | 5 | 5 | 5 | ||||
| 其它 | |||||||||||
| 油箱容积 | L | 160 | 160 | 175 | 175 | 230 | 230 | ||||
| 机器重量 | 吨 | 3.1 | 3.1 | 3.8 | 3.8 | 4.7 | 4.7 | ||||
| 外形尺寸 (长x宽x高) | 米*米*米 | 3.84×1.08×1.76 | 3.84×1.08×1.76 | 4.62×1.15×1.86 | 4.62×1.15×1.86 | 4.59×1.29×1.97 | 4.59×1.29×1.97 | ||||
